5 способов соединения проводов

В современных новостройках электропроводка, проложенная застройщиком, оставляет желать лучшего и зачастую приходится ее переделывать.

Прокладывая проводку самостоятельно, нужно знать как соединяются провода. Сегодня мы рассмотрим 5 способов, а уже каждый для себя сможет решить, что ему подходит больше.

Скрутка

Cамый простой способ, к которому чаще всего прибегают застройщики в погоне за экономией. Со скручиваемых проводов снимается изоляция так, чтобы получился оголенный конец не менее 5 см. Эти концы и скручиваются между собой. Затем на соединенные провода накручиваются колпачки для скрутки. Они весьма удобны для изоляции.

Ни в коем случае нельзя соединять скруткой провода разнородных металлов, к примеру, меди и алюминия.

Скрутка + пайка – такой способ занимает чуть больше времени, но более безопасен с точки зрения противодействия замыканиям и пожарам. Он представляет собой типичную скрутку, дополненную пайкой.

Стоит отметить, что помимо быстроты, скрутка является самым неудобным способом в плане монтажа. Уже скрученные провода, скорее всего, не получится раскрутить не сломав.

Полиэтиленовые клеммники

Представляют собой пластину с латунной гильзой и двумя винтами внутри. Стоят копейки и купить их можно везде. Провода вставляются в клеммные колодки с двух сторон и зажимается – весьма просто, но подходит не для всех случаев.

• Во-первых, нельзя зажимать алюминиевые провода – они потекут от давления.
• Во-вторых, размер должен быть тщательно подобран под сечение провода: толстый провод не поместится, а маленький неудобно зажимать.
• В-третьих, зажать многожильные провода таким способом не получится. Всему виной вращательное движение и неровная поверхность винта. Провод может лишиться половины жил.

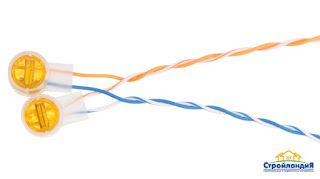

Скотч-локи

Представляют собой соединители с врезными контактами и подходят исключительно для слаботочных соединений, используемых для телефона, интернета и светодиодных светильников. Работать с ними просто.

Внутрь вставляются несколько проводов и защелкиваются при помощи обычных пассатижей. Даже не нужно зачищать провод от изоляции, ведь скотч-лок имеет одну или несколько зажимных пластин с режущей поверхностью и гидрофобный гель.



Быстрозажимные или пружинные клеммы

Очень удобны в работе и популярны среди опытных электриков. Зачистил провод, вставил внутрь до конца и он никуда не денется. Экспресс-клемму Wago можно использовать и для многожильных проводов, но в данном случае их необходимо оконечивать.

Поверхность клеммы изготовлена из негорючего пластика. Внутри стоит луженая медная конструкция, при помощи которой можно соединять алюминиевые и медные провода.

Помимо всего прочего провода в таких соединениях не окисляются.



Гильзы-соединители

Используются для больших токов. Внутрь вставляются провода и прижимаются специальным инструментом. Получается очень надежное соединение, подходящие для проводов большого диаметра и сильного тока.

Для соединения медных и алюминиевых проводов есть несколько разновидностей: универсальная – из облуженной меди и гильза, один конец которой сделан из меди, а другой из алюминия. Стоит также отметить, что для гильз нужна дополнительная изоляция.

Способов соединения проводов гораздо больше. Мы сегодня рассмотрели основные из них. Каждый волен выбирать то, что лучше подойдет именно ему, но лучше почаще прислушиваться к советам опытных специалистов для того, чтобы выбор был адекватен ситуации. Ведь в случае с электропроводкой лучше минимизировать ошибки.
